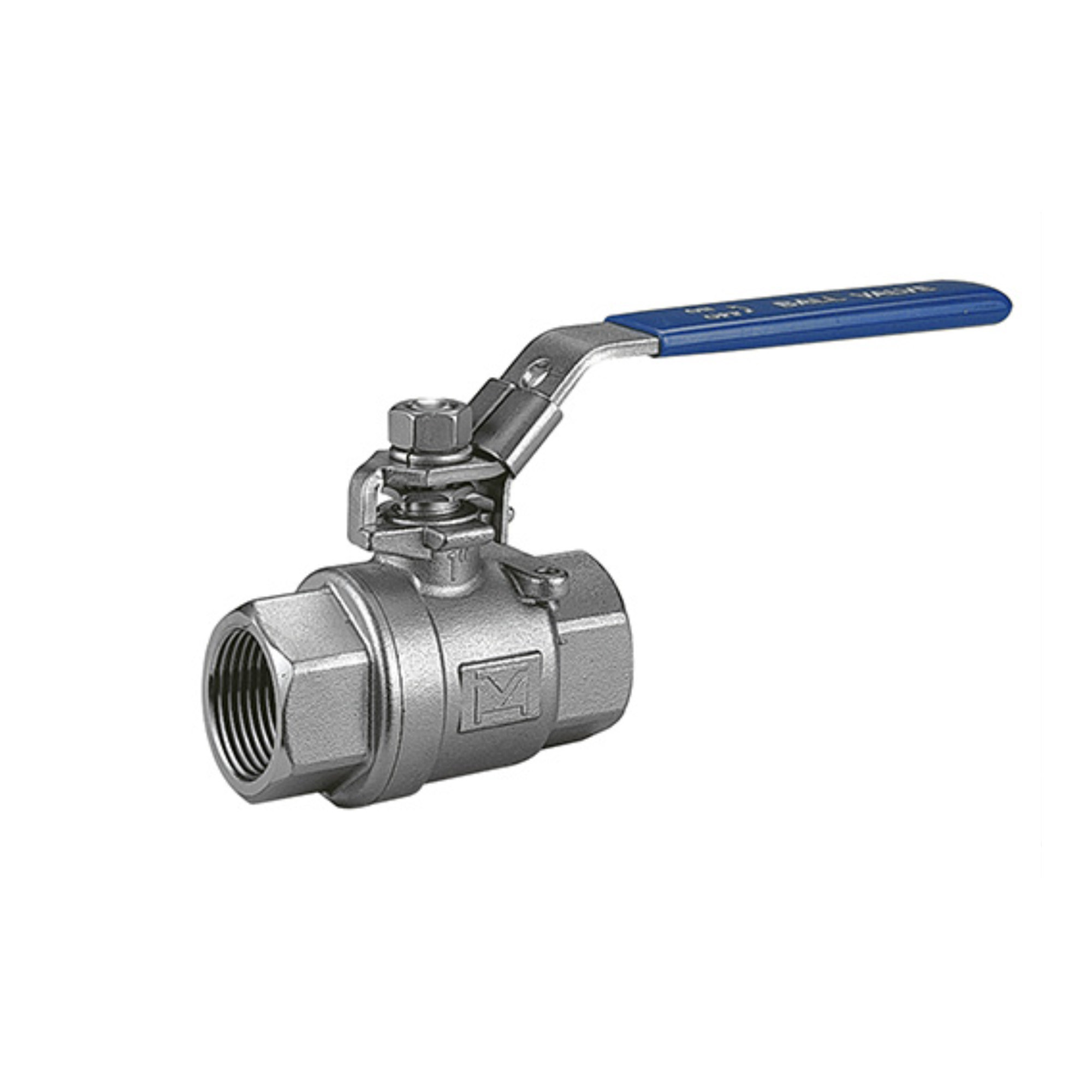

INOX LOPTASTE SLAVINE

Inox loptaste slavine od nerđajućeg čelika ASTM A351-CF8M (1.4408), sa PTFE sedištem i vretenom osiguranim od izbacivanja. U ponudi su dvodelne i trodelne izvedbe – sa navojem ili za zavarivanje, kao i varijante sa ISO 5211 postoljem za pneumatski aktuator, u dimenzijama od DN8 (1/4″) do DN100 (4″). Kliknite na „Detalji“ ispod svake slavine za tehničke crteže, materijale i tabele dimenzija.

DVODELNA SA NAVOJEM

Karakteristike

Navoji u skladu sa ASME B1.20.1 (NPT), DIN 2999 i BS 21, ISO 228/1 i ISO 7/1
Precizni liv (investment casting)
Vreteno osigurano od izbacivanja (blow-out proof)
PTFE sedište
Radni pritisak: 1/4″–1″ 2000 W.O.G., 1-1/4″–2″ 1500 W.O.G., 2-1/2″–4″ 1000 W.O.G.

Detalji – tehnički podaci

Standard

Primenjeni standard
Ispitivanje i kontrola	API 598

Materijali

Poz.	Deo	Materijal
1	Kućište	ASTM A351-CF8M / 1.4408	ASTM A216-WCB / 1.0619
2	Poklopac	ASTM A351-CF8M / 1.4408	ASTM A216-WCB / 1.0619
3	Kugla	ASTM A351-CF8M
4	Vreteno	ASTM A276-316
5	Navrtka zaptivke	AISI 304
6	Zaptivač kugle	PTFE / RTFE
7	Zaptivač kućišta	PTFE
8	Zaptivka vretena	PTFE / RTFE
9	Potisna podloška	PTFE
10	Opružna podloška	AISI 304
11	Navrtka
12	Ručica
13	Navlaka ručice	PVC
14	Uređaj za zaključavanje	AISI 304

Dijagram pritisak / temperatura

Dimenzije – metričke mere (mm)

Pritisak	DN	d	L	H	W	S	B	C
PN 150	8	12	60,5	50	102	28	14	5
	10	13	60,5	50	102	28	14	5
	15	15	64	50	102	28	14	5
	20	20	77	62	120	35	22	6,5
	25	25	90	75,5	159	35	22	8
PN 100	32	32	100	81	159	38	24	8
	40	38	118	98	188	38	24	9
	50	50	138	108	188	38	24	9
PN 63	65	65	166,5	136	245	55	35	12
	80	80	193	147	245	55	35	12
	100	100	260	183	320	60	50	16

Pritisak	DN	H1	H2	H3	T	Moment (Nm)	Masa (kg)
PN 150	8	32,5	12,5	10,5	5/16″W	4,07	0,26
	10	32,5	12,5	10,5	5/16″W	4,07	0,28
	15	32,5	12,5	10,5	5/16″W	4,41	0,3
	20	40,5	16	13,5	3/8″W	5,88	0,55
	25	50	18	15,5	7/16″W	7,35	0,84
PN 100	32	49	17	15,5	7/16″W	8,82	1,26
	40	60	19	17,5	1/2″W	13,2	2
	50	62	20	17,5	1/2″W	16,2	3,13
PN 63	65	79	31	30,5	3/4″W	44,1	6
	80	78,5	31	30,5	3/4″W	46,6	10,1
	100	99	53	42	1″W	–	–

Dimenzije – inčne mere (in)

Pritisak	NPS	d	L	H	W	S	B	C
2000 W.O.G.	1/4″	0,47	2,38	1,97	4,02	1,1	0,55	0,2
	3/8″	0,51	2,38	1,97	4,02	1,1	0,55	0,2
	1/2″	0,59	2,52	1,97	4,02	1,1	0,55	0,2
	3/4″	0,79	3,03	2,44	4,72	1,38	0,87	0,26
	1″	0,98	3,54	2,97	6,26	1,38	0,87	0,31
1500 W.O.G.	1-1/4″	1,26	3,94	3,19	6,26	1,5	0,94	0,31
	1-1/2″	1,5	4,65	3,86	7,4	1,5	0,94	0,35
	2″	1,97	5,43	4,25	7,4	1,5	0,94	0,35
1000 W.O.G.	2-1/2″	2,56	6,56	5,35	9,65	2,17	1,38	0,47
	3″	3,15	7,6	5,79	9,65	2,17	1,38	0,47
	4″	3,94	10,24	7,2	12,6	2,36	1,97	0,63

Pritisak	NPS	H1	H2	H3	T	Moment (in-lb)	Masa (lb)
2000 W.O.G.	1/4″	1,28	0,49	0,41	5/16″W	36,02	0,57
	3/8″	1,28	0,49	0,41	5/16″W	36,02	0,62
	1/2″	1,28	0,49	0,41	5/16″W	39,03	0,66
	3/4″	1,59	0,63	0,53	3/8″W	52,04	1,21
	1″	1,97	0,71	0,61	7/16″W	65,05	1,85
1500 W.O.G.	1-1/4″	1,93	0,67	0,61	7/16″W	78,06	2,78
	1-1/2″	2,36	0,75	0,69	1/2″W	116,83	4,41
	2″	2,44	0,79	0,69	1/2″W	143,38	6,9
1000 W.O.G.	2-1/2″	3,11	1,22	1,2	3/4″W	390,32	13,23
	3″	3,09	1,22	1,2	3/4″W	412,44	22,27
	4″	3,9	2,09	1,65	1″W	–	–

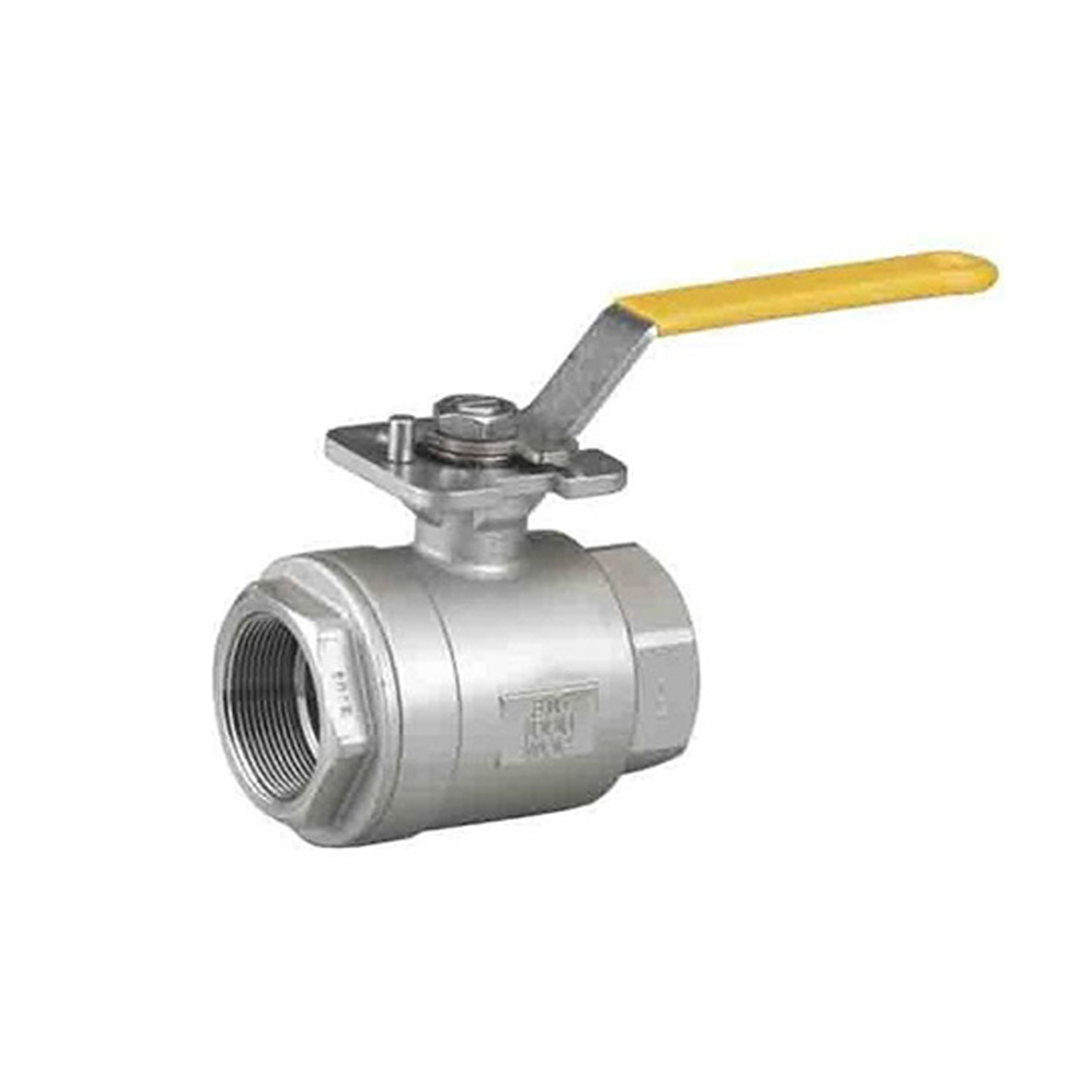

dvodelna inox slavina sa postoljem za pneumatski aktuator

DVODELNA SA POSTOLJEM ZA PNEUMATSKI AKTUATOR

Karakteristike

Navoji u skladu sa ASME B1.20.1 (NPT), DIN 2999 i BS 21, ISO 228/1 i ISO 7/1
Opružni sistem na vretenu
Fiksno opterećenje opruge
Vreteno osigurano od izbacivanja (blow-out proof)
PTFE sedište
ISO 5211 prirubnica za direktnu montažu aktuatora
Uređaj za zaključavanje
Antistatički uređaj

Detalji – tehnički podaci

Standard

Primenjeni standard
Ispitivanje i kontrola	API 598

Materijali

Poz.	Deo	Materijal
1	Poklopac	ASTM A351-CF8M / 1.4408
2	Kućište
3	Kugla
4	Zaptivač kućišta	PTFE
5	Sedište kugle	PTFE / RTFE
6	Potisna podloška	PTFE
7	Zaptivka vretena	PTFE
8	O-prsten	VITON
9	Vreteno	ASTM A276-316
10	Prsten zaptivke	AISI 304
11	Tanjirasta opruga
12	Sigurnosna podloška
13	Sigurnosna pločica
14	Navrtka vretena
15	Ručica
16	Navlaka ručice	PVC

Dijagram pritisak / temperatura

Dimenzije – metričke mere (mm)

Pritisak	DN	d	L	H	W	S	h1	d2	d3	d4	R1	R2	Moment (Nm)
PN 63	15	15	58	63	120	9	8	31	36	42	2,75	2,75	5,5
	20	20	65,6	69	120	9	9	31	36	42	2,75	2,75	7,5
	25	25	78,7	76	148	11	10	35,5	42	50	2,75	3,5	11
	32	32	90	82	148	11	10	35,5	42	50	2,75	3,5	15
	40	38	105	99	178	14	14	56	50	70	3,5	4,5	20
	50	50	124	108	178	14	14	56	50	70	3,5	4,5	40
	65	63	146,2	123	325	17	20,5	76	70	102	4,5	5,5	60
	80	76	163,7	131,5	325	17	20,5	76	70	102	4,5	5,5	85

Dimenzije – inčne mere (in)

Pritisak	NPS	d	L	H	W	S	h1	d2	d3	d4	R1	R2	Moment (in-lb)
1000 W.O.G.	1/2″	0,59	2,28	2,48	4,72	0,35	0,31	1,22	1,42	1,65	0,11	0,11	48,68
	3/4″	0,79	2,58	2,72	4,72	0,35	0,35	1,22	1,42	1,65	0,11	0,11	66,38
	1″	0,98	3,1	2,99	5,83	0,43	0,39	1,4	1,65	1,97	0,11	0,14	97,36
	1-1/4″	1,26	3,54	3,23	5,83	0,43	0,39	1,4	1,65	1,97	0,11	0,14	132,76
	1-1/2″	1,5	4,13	3,9	7,01	0,55	0,55	2,2	1,97	2,76	0,14	0,18	177,01
	2″	1,97	4,88	4,25	7,01	0,55	0,55	2,2	1,97	2,76	0,14	0,18	354,03
	2-1/2″	2,5	5,76	4,8	12,08	0,67	0,81	3	2,76	4,02	0,18	0,22	531,04
	3″	2,99	6,44	5,18	12,08	0,67	0,81	3	2,76	4,02	0,18	0,22	752,31

TRODELNA SA NAVOJEM

Karakteristike

Navoji u skladu sa ASME B1.20.1 (NPT), DIN 2999 i BS 21, ISO 228/1 i ISO 7/1
Precizni liv (investment casting)
Vreteno osigurano od izbacivanja (blow-out proof)
PTFE sedište

Detalji – tehnički podaci

Standard

Primenjeni standard
Ispitivanje i kontrola	API 598

Materijali

Poz.	Deo	Materijal
1	Kućište	ASTM A351-CF8M / 1.4408	ASTM A216-WCB / 1.0619
2	Poklopac	ASTM A351-CF8M / 1.4408	ASTM A216-WCB / 1.0619
3	Kugla	ASTM A351-CF8M / 1.4408
4	Vreteno	ASTM A276-316
5	Navrtka zaptivke	AISI 304
6	Sedište kugle	PTFE / RTFE/CTFE
7	Zaptivač kućišta	PTFE
8	Zaptivka vretena
9	Potisna podloška
10	Opružna podloška	AISI 304
11	Navrtka vretena	ASTM A194 GR.8
12	Zavrtanj	ASTM A193-B8
13	Navrtka zavrtnja	ASTM A193-B8
14	Opružna podloška	AISI 304
15	Ručica	ASTM A167-304
16	Uređaj za zaključavanje	ASTM A167-304
17	Navlaka ručice	PVC

Dijagram pritisak / temperatura

Dimenzije – metričke mere (mm)

Pritisak	DN	d	L	H	W	S	T
PN 63	8	11,6	64,5	54	102	35,5	21,5
	10	12,7	64,5	54	102	35,5	21,5
	15	15	66	57	102	38	24
	20	20	83,5	66	120,5	43	28
	25	25	95	76	158,5	54	35
	32	32	111,2	81	158,5	65	45
	40	38	129,8	98	188	75	55
	50	50	151	106	188	88	66
	65	65	184	138	245	114	86
	80	80	209	154	245	132	100
	100	100	234,4	178	320	158	125

Pritisak	DN	M	N	V	P	K	Masa (kg)
PN 63	8	29	5	29,7	10,5	5/16″W	0,41
	10	29	5	29,7	10,5	5/16″W	0,41
	15	33,2	5	30,1	10,5	5/16″W	0,52
	20	37,5	6,5	36,5	13,5	3/8″W	0,71
	25	42,4	8	40,6	15,5	7/16″W	1,08
	32	50,9	8	41,8	15,5	7/16″W	1,71
	40	59,4	9	48,5	17,5	1/2″W	2,35
	50	73,4	9	49,4	17,5	1/2″W	3,55
	65	96,5	12	72,1	33	3/4″W	8,9
	80	81	12	65,6	33	3/4″W	14,3
	100	102	16	78,2	39	1″W	23,4

Dimenzije – inčne mere (in)

Pritisak	NPS	d	L	H	W	S	T
1000 W.O.G.	1/4″	0,46	2,54	2,13	4,02	1,40	0,85
	3/8″	0,50	2,54	2,13	4,02	1,40	0,85
	1/2″	0,59	2,60	2,24	4,02	1,50	0,94
	3/4″	0,79	3,29	2,60	4,74	1,69	1,10
	1″	0,98	3,74	2,99	6,24	2,13	1,38
	1-1/4″	1,26	4,38	3,19	6,24	2,56	1,77
	1-1/2″	1,5	5,11	3,86	7,40	2,95	2,17
	2″	1,97	5,94	4,17	7,40	3,46	2,60
	2-1/2″	2,56	7,24	5,43	9,65	4,49	3,39
	3″	3,15	8,23	6,06	9,65	5,20	3,94
	4″	3,94	9,23	7,01	12,60	6,22	4,92

Pritisak	NPS	M	N	V	P	K	Masa (lb)
1000 W.O.G.	1/4″	1,14	0,20	1,17	0,41	5/16″W	0,90
	3/8″	1,14	0,20	1,17	0,41	5/16″W	0,90
	1/2″	1,31	0,20	1,19	0,41	5/16″W	1,15
	3/4″	1,48	0,26	1,44	0,53	3/8″W	1,57
	1″	1,67	0,31	1,60	0,61	7/16″W	2,38
	1-1/4″	2,00	0,31	1,65	0,61	7/16″W	3,77
	1-1/2″	2,34	0,35	1,91	0,69	1/2″W	5,18
	2″	2,89	0,35	1,94	0,69	1/2″W	7,83
	2-1/2″	3,80	0,47	2,84	1,30	3/4″W	19,62
	3″	3,19	0,47	2,58	1,30	3/4″W	31,53
	4″	4,02	0,63	3,08	1,54	1″W	51,60

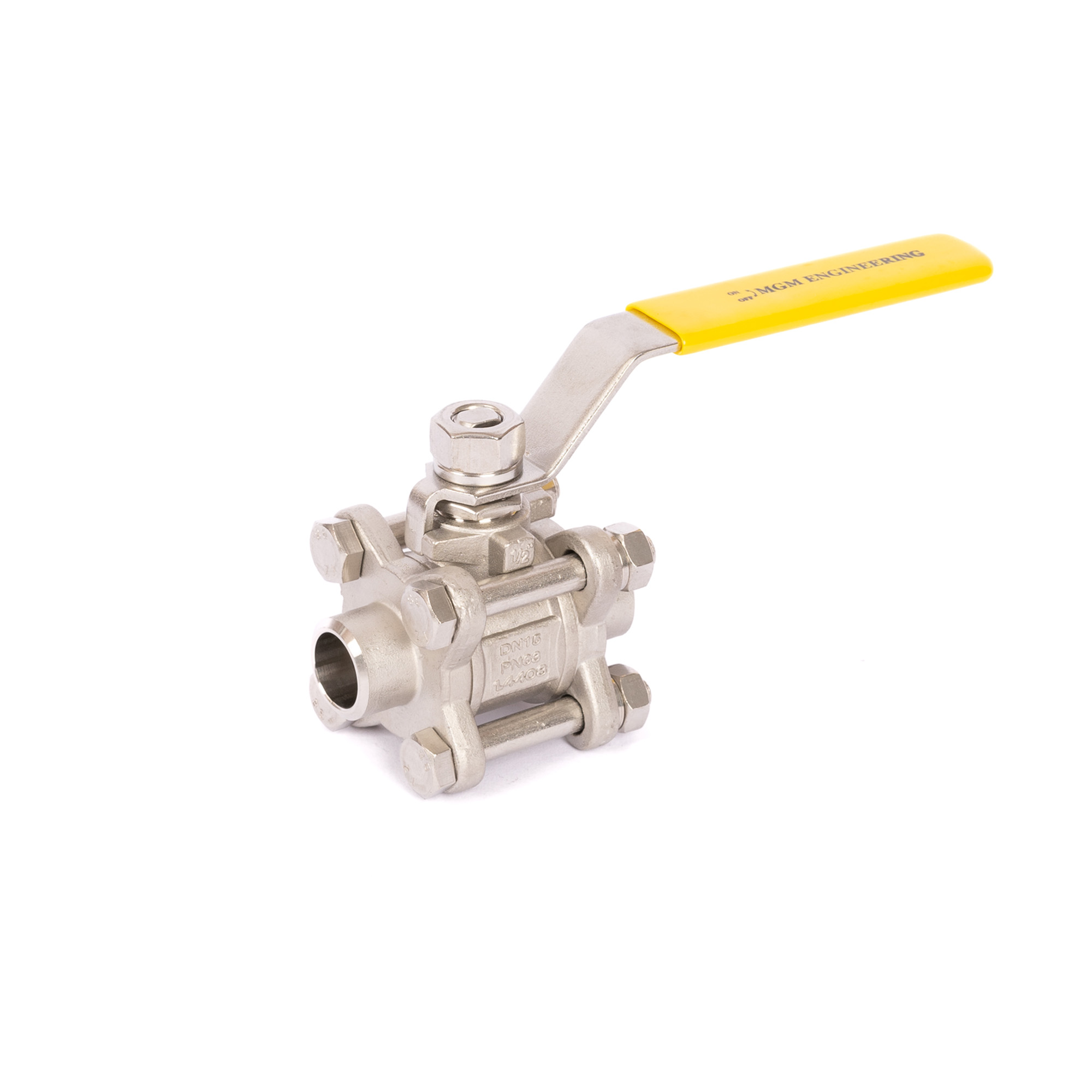

TRODELNA, ZA ZAVARIVANJE

Karakteristike

Krajevi za sučeono zavarivanje u skladu sa ANSI B16.25 i DIN 3239 deo 1
Precizni liv (investment casting)
Vreteno osigurano od izbacivanja (blow-out proof)
PTFE sedište

Detalji – tehnički podaci

Standard

Primenjeni standard
Ispitivanje i kontrola	API 598

Materijali

Poz.	Deo	Materijal
1	Kućište	ASTM A351-CF8M / 1.4408	ASTM A216-WCB / 1.0619
2	Poklopac	ASTM A351-CF8M / 1.4408	ASTM A216-WCB / 1.0619
3	Kugla	ASTM A351-CF8M
4	Vreteno	ASTM A276-316
5	Navrtka zaptivke	AISI 304
6	Sedište kugle	PTFE / RTFE/CTFE
7	Zaptivač kućišta	PTFE
8	Zaptivka vretena
9	Potisna podloška
10	Opružna podloška	AISI 304
11	Navrtka vretena	ASTM A194 GR.8
12	Zavrtanj	ASTM A193-B8	ASTM A193-B7
13	Navrtka zavrtnja	ASTM A193-B8	ASTM A193-B7
14	Opružna podloška	AISI 304
15	Ručica	ASTM A167-304
16	Uređaj za zaključavanje	ASTM A167-304
17	Navlaka ručice	PVC

Dijagram pritisak / temperatura

Dimenzije – metričke mere (mm)

Pritisak	DN	d	D	d1	L	H	W	S
PN 63	8	8	13,5	12,7	64,5	54	102	35,5
	10	12,7	17,5	12,7	64,5	54	102	35,5
	15	15	22	15	66	57	102	38
	20	20	27	20	83,5	66	120,5	43
	25	25	34	25	95	76	158,5	54
	32	32	42,5	32	111,2	81	158,5	65
	40	38	48,5	38	129,6	98	188	75
	50	50	61	50	151	106	188	88
	65	65	73	65	184	138	245	114
	80	80	90	80	209	154	245	132
	100	100	115	100	235	178	320	158

Pritisak	DN	T	M	N	V	P	K	Masa (kg)
PN 63	8	21,5	29	5	29,7	10,5	5/16″W	0,41
	10	21,5	29	5	29,7	10,5	5/16″W	0,41
	15	24	33,2	5	30,1	10,5	5/16″W	0,52
	20	28	37,5	6,5	36,5	13,5	3/8″W	0,71
	25	35	42,4	8	40,6	15,5	7/16″W	1,08
	32	45	50,9	8	41,8	15,5	7/16″W	1,71
	40	55	59,4	9	48,5	17,5	1/2″W	2,35
	50	66	73,4	9	49,4	17,5	1/2″W	3,55
	65	86	96,5	12	72,1	33	3/4″W	8,9
	80	100	81	12	65,6	33	3/4″W	14,3
	100	125	102	16	76,2	39	1″W	23,4

Dimenzije – inčne mere (in)

Pritisak	NPS	d	D	d1	L	H	W	S
1000 W.O.G.	1/4″	0,46	0,53	0,5	2,54	2,13	4,02	1,4
	3/8″	0,50	0,69	0,5	2,54	2,13	4,02	1,4
	1/2″	0,59	0,87	0,59	2,6	2,24	4,02	1,5
	3/4″	0,79	1,06	0,79	3,29	2,6	4,74	1,69
	1″	0,98	1,34	0,98	3,74	2,99	6,24	2,13
	1-1/4″	1,26	1,67	1,26	4,38	3,19	6,24	2,56
	1-1/2″	1,5	1,91	1,5	5,11	3,66	7,4	2,95
	2″	1,97	2,4	1,97	5,94	4,17	7,4	3,46
	2-1/2″	2,56	2,87	2,56	7,24	5,43	9,65	4,49
	3″	3,15	3,54	3,15	8,23	6,06	9,65	5,2
	4″	3,94	4,53	3,94	9,25	7,01	12,6	6,22

Pritisak	NPS	T	M	N	V	P	K	Masa (lb)
1000 W.O.G.	1/4″	0,85	1,14	0,2	1,17	0,41	5/16″W	0,90
	3/8″	0,85	1,14	0,2	1,17	0,41	5/16″W	0,90
	1/2″	0,94	1,31	0,2	1,19	0,41	5/16″W	1,15
	3/4″	1,1	1,48	0,26	1,44	0,53	3/8″W	1,57
	1″	1,38	1,67	0,31	1,6	0,61	7/16″W	2,38
	1-1/4″	1,77	2	0,31	1,65	0,61	7/16″W	3,77
	1-1/2″	2,17	2,34	0,35	1,91	0,69	1/2″W	5,18
	2″	2,60	2,89	0,35	1,94	0,69	1/2″W	7,83
	2-1/2″	3,39	3,8	0,47	2,84	1,3	3/4″W	19,62
	3″	3,94	3,19	0,47	2,58	1,3	3/4″W	31,53
	4″	4,92	4,02	0,63	3	1,54	1″W	51,60

trodelna inox slavina za zavarivanje sa postoljem za pneumatski aktuator

TRODELNA, ZA ZAVARIVANJE, SA POSTOLJEM ZA PNEUMATSKI AKTUATOR

Karakteristike

Krajevi za sučeono zavarivanje u skladu sa ANSI B16.25 i DIN 3239 deo 1
Precizni liv (investment casting)
Vreteno osigurano od izbacivanja (blow-out proof)
PTFE sedište
ISO 5211 prirubnica za montažu aktuatora (2012NM)

Detalji – tehnički podaci

Standard

Primenjeni standard
Ispitivanje i kontrola	API 598

Materijali

Poz.	Deo	Materijal
1	Kućište	ASTM A351-CF8M / 1.4408
2	Poklopac
3	Kugla
4	Vreteno	ASTM A276-316
5	Sedište kugle	PTFE
6	Zaptivač kućišta
7	Zaptivka vretena
8	Potisna podloška
9	Navrtka zaptivke	AISI 304
10	Opružna podloška
11	Navrtka vretena
12	Zavrtanj
13	Navrtka
14	Opružna podloška
15	Ručica
16	Uređaj za zaključavanje
17	Navlaka ručice	PVC

Dijagram pritisak / temperatura

Dimenzije – metričke mere (mm)

Pritisak	DN	d1	d2	d3	L	H	H1
PN 63	8	11,6	–	14,7	65	58,5	18
	10	12,5	–	18,1	65	58,5	18
	15	15	15,8	22,3	65	62	18,5
	20	20	20,9	27,7	75	62	22,5
	25	25	26,6	34,4	85	77	25
	32	32	35,1	43,2	101	82	26
	40	38	40,9	49,3	112	100	30
	50	50	52,5	61,5	130	108	30
	65	63	62,7	74,5	162	137	40
	80	76	77,9	91	188	145	40
	100	96	102	155,5	224	179	54

Pritisak	DN	W	M	D	ISO5211	Moment (Nm)	Masa (kg)
PN 63	8	100	36	M5	FO3	3,5	0,35
	10	100	36	M5	FO3	4	0,35
	15	100	36	M5	FO3	5,5	0,5
	20	125	36	M5	FO3	7,5	0,7
	25	149	42	M5	FO4	11	1
	32	149	42	M5	FO4	15	1,6
	40	190	50	M6	FO6	20	2,5
	50	190	50	M6	FO6	40	3,5
	65	250	70	M8	FO7	60	6,7
	80	250	70	M8	FO7	85	9,5
	100	323	102	M12	F10	150	19,1

Dimenzije – inčne mere (in)

Pritisak	NPS	d1	d2	d3	L	H	H1
1000 W.O.G.	1/4″	0,46	–	0,58	2,56	2,3	0,71
	3/8″	0,49	–	0,71	2,56	2,3	0,71
	1/2″	0,59	0,62	0,88	2,56	2,44	0,73
	3/4″	0,79	0,82	1,09	2,95	2,44	0,89
	1″	0,98	1,05	1,35	3,35	3,03	0,98
	1-1/4″	1,26	1,38	1,7	3,98	3,23	1,02
	1-1/2″	1,5	1,61	1,94	4,41	3,94	1,18
	2″	1,97	2,07	2,42	5,12	4,25	1,18
	2-1/2″	2,48	2,47	2,93	6,38	5,39	1,57
	3″	2,99	3,07	3,58	7,4	5,71	1,57
	4″	3,78	4,02	6,12	8,82	7,05	2,13

Pritisak	NPS	W	M	D	ISO5211	Moment (in-lb)	Masa (lb)
1000 W.O.G.	1/4″	3,94	1,42	M5	FO3	31	0,77
	3/8″	3,94	1,42	M5	FO3	35,4	0,77
	1/2″	3,94	1,42	M5	FO3	48,7	1,1
	3/4″	4,92	1,65	M5	FO3	66,4	1,54
	1″	5,87	1,65	M5	FO4	97,4	2,2
	1-1/4″	5,87	1,97	M5	FO4	132,8	3,53
	1-1/2″	7,48	1,97	M6	FO5	177	5,51
	2″	7,48	2,76	M6	FO5	354	7,72
	2-1/2″	9,84	2,76	M8	FO7	531	14,77
	3″	9,84	4,02	M8	FO7	752,3	20,94
	4″	12,72	–	M12	F10	1327,6	42,11

Povezani proizvodi

Pogledajte i srodne proizvode iz naše ponude.

Pneumatski aktuatori →

Inox leptir slavine →

Inox nepovratni ventili →

Inox filter tip Y →

Inox holenderi →

Inox cevi →

Sav inox cevni pribor →
